DIREKTANTRIEB

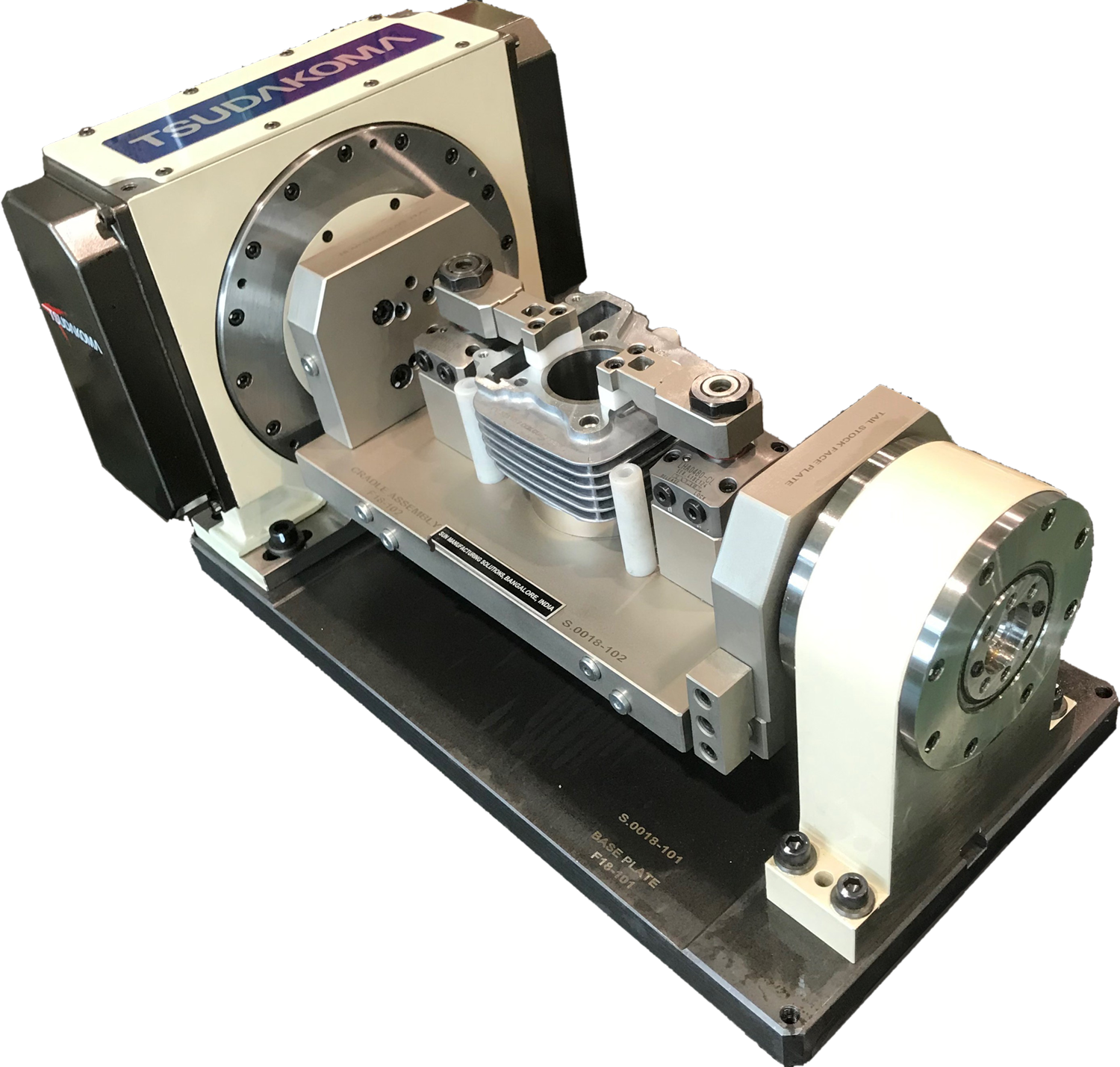

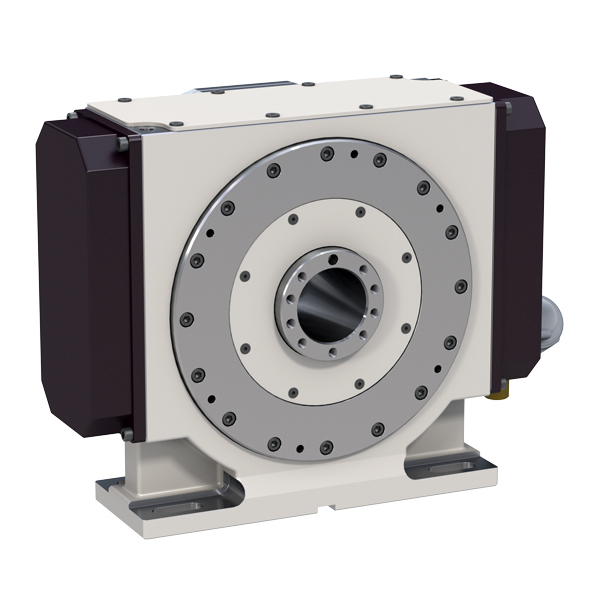

RDS-Serie Tsudakoma Direktantrieb

__________

Für alle Anwendungen, in denen es auf Spielfreiheit und Schnelligkeit in der Produktion ankommt
Das schlanke Gehäuse ermöglicht die volle Nutzung des Maschinentisches. Entwickelt für die Massenfertigung von Automobil- und Elektroteilen.

__________

Technische
Spezifikationen

Spezifikation	RDS-200
Planscheibendurchmesser (mm)	200*
Spitzenhöhe (mm)	160
Drehzahl (U/Min.)	300
Klemmkraft (Nm)	600
Max. Werkstg. Vert. ohne Stütze (Kg)	100

Info

*Planscheibe optional

Prospekt
Produktanfrage

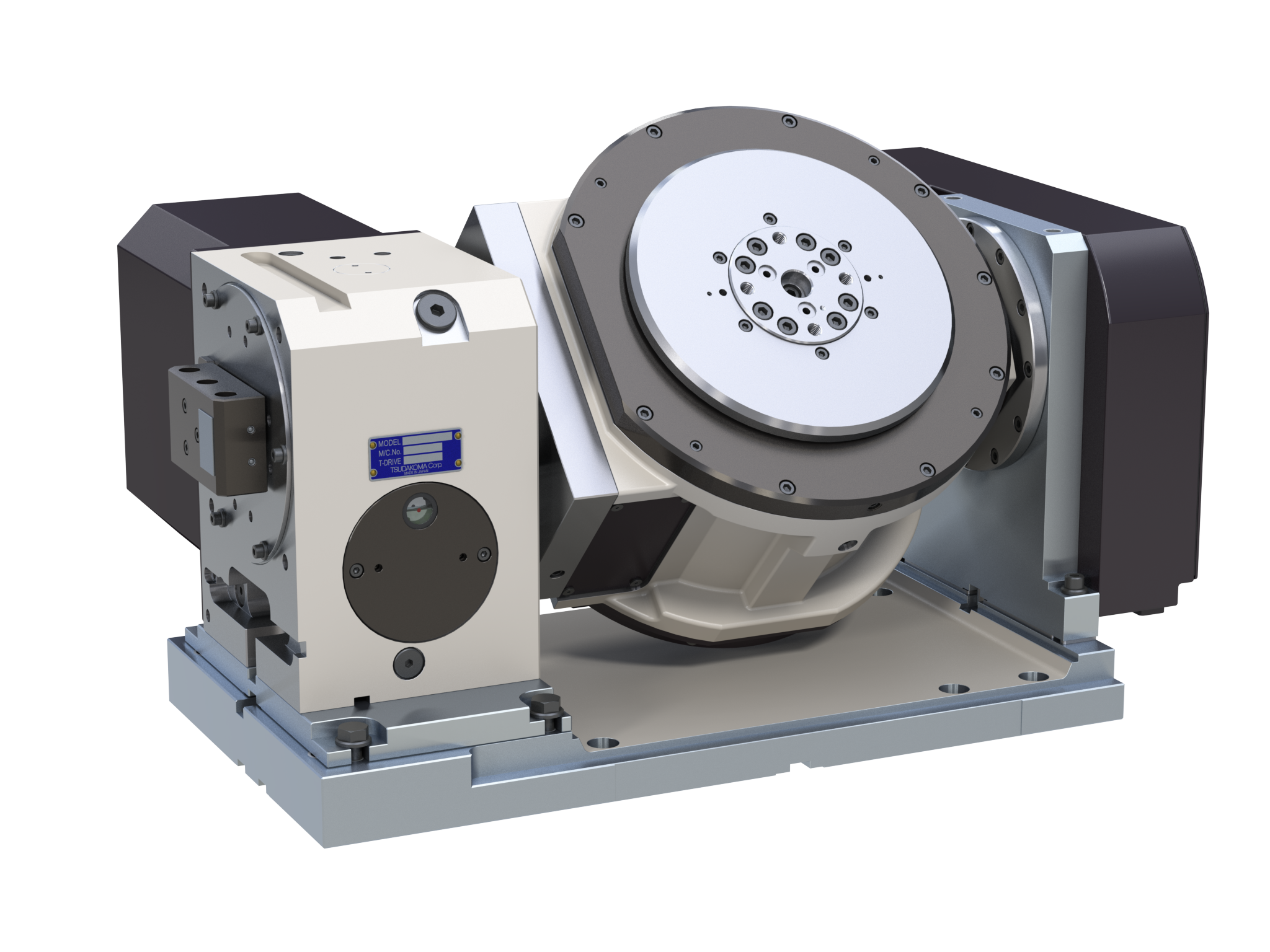

TDB -Serie Tsudakoma Hybrid Dreh-Schwenktisch

__________

Durch die max. Drehzahl von 3000U/min sind Drehbearbeitungen auf Bearbeitungszentren möglich.

__________

Technische
Spezifikationen

Spezifikation	TDB-200
Planscheibendurchmesser (mm)	90
Spitzenhöhe (mm) bei 90°	225
Drehzahl (U/Min.) Drehachse	3000
Drehzahl (U/Min.) Schwenkachse*	50
Klemmkraft (Nm) Drehachse	400
Klemmkraft (Nm) Schwenkachse	500
Max. Werkstg. Vert. ohne Stütze (Kg) bei 0°	50
Max. Werkstg. Vert. mit Stütze (Kg) bei 90°	50

Infos

* TDB= Schwenkachse Kugelgetriebe, Drehachse Direktantrieb

Prospekt
Produktanfrage
