SCHNECKENANTRIEB
_Rev02.png?m=1751629601&)
Technische
Spezifikationen
Spezifikationen

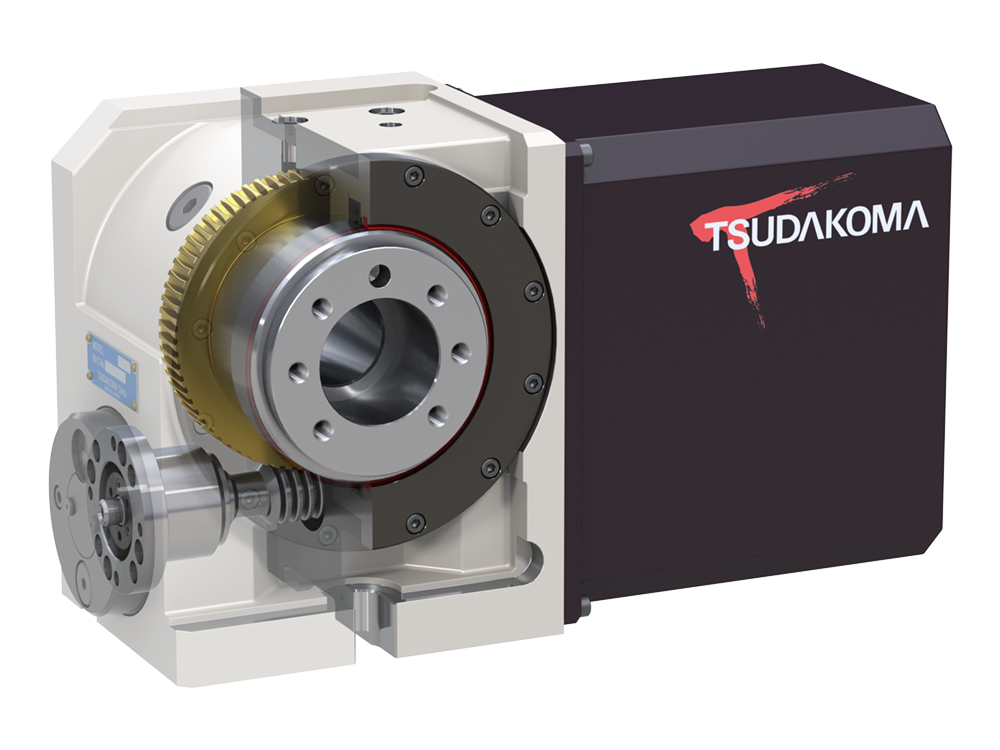

| Spezifikation | RWA-160 | RWA-200 | RWA-250 | RWA-320 |
| Spindeldurchmesser | ∅100 | ∅120 | ∅140 | ∅180 |
| *Planscheibendurchmesser (mm) | 160(200) | 200(250) | 250 | 320 |
| Spitzenhöhe (mm) bei 90° | 135 | 160 | 160 | 210 |
| Drehzahl (U/Min.) Drehachse | 41,6 | 41,6 | 33,3 | 25,0 |
| Klemmkraft (Nm) | 500 | 800 | 1000 | 1500 |
| Max. Werkstg. Vert. (Kg) | 100 | 125 | 125 | 175 |
| Max. Werkstg. Vert. (Kg | 200 | 250 | 250 | 350 |
Infos
Auch mit hydraulischer Klemmung verfügbar
Motor wahlweise rechts, links bzw. rückseitig verfügbar
*Planscheiben optional
Prospekt
Produktanfrage
Technische
Spezifikationen
Spezifikationen
| Spezifikation | RWE-160 | RWE-200 |
| Spindeldurchmesser | ∅100 | ∅120 |
| *Planscheibendurchmesser (mm) | 160(200) | 200(250) |
| Spitzenhöhe (mm) | 135 | 160 |
| Drehzahl (U/Min.) Drehachse | 41,6 | 41,6 |
| Klemmkraft (Nm) | 250 | 400 |
| Max. Werkstg. Vert. ohne Stütze (kg) | 100 | 125 |
| Max. Werkstg. Vert. mit Stütze (kg) | 200 | 250 |
Infos
Technische
Spezifikationen
Spezifikationen

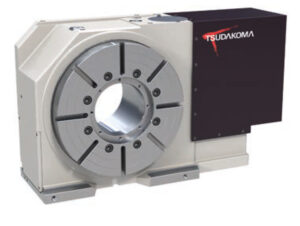

| Spezifikation | RWB-250 | RWB-320 | RWB-400 | RWB-500 | RWB-630 |
| Planscheibendurchmesser (mm) | 250 | 320 | 400 | 500 | 630 |
| Spitzenhöhe (mm) | 160 | 210 | 255 | 310 | 400 |
| Drehzahl (U/Min.) Drehachse | 22,2 | 16,6 | 16,6 | 11,1 | 11,1 |
| Klemmkraft (Nm) | 1300 | 3100 | 5500 | 7600 | 7600 |
| Max. Werkstg. Vert. ohne Stütze (kg) | 175 | 250 | 300 | 600 | 600 |
| Max. Werkstg. Vert. mit Stütze (kg) | 900 | 1500 | 1800 | 3600 | 3600 |
Infos
Motor wahlweise rechts, links bzw. oben (außer RWB-630) verfügbar.
Prospekt
Produktanfrage
Technische
Spezifikationen
Spezifikationen
| Spezifikation | RCH-800 | RCH-1000 | RCH-1250 | RNC-1501 | RNC-2001 |
| Planscheibendurchmesser (mm) | 800 | 1000 | 1250 | 1500 | 2000 |
| Spitzenhöhe (mm) | 320 | 330 | 410 | 400 | 620 |
| Drehzahl (U/Min.) | 5,5 | 5,5 | 2,7 | 2,7 | 2,7 |
| Klemmkraft (Nm) | 16000 | 20000 | 33000 | 9800 | 19600 |
| Max. Werkstg. Horiz.. ohne Stütze (Kg) | 4000 | 7000 | 14000 | 8000 | 10000 |
| Max. Werkstg. Vert. mit Stütze (kg) | 900 | 1500 | 1800 | 3600 |
Infos
Technische
Spezifikationen
Spezifikationen

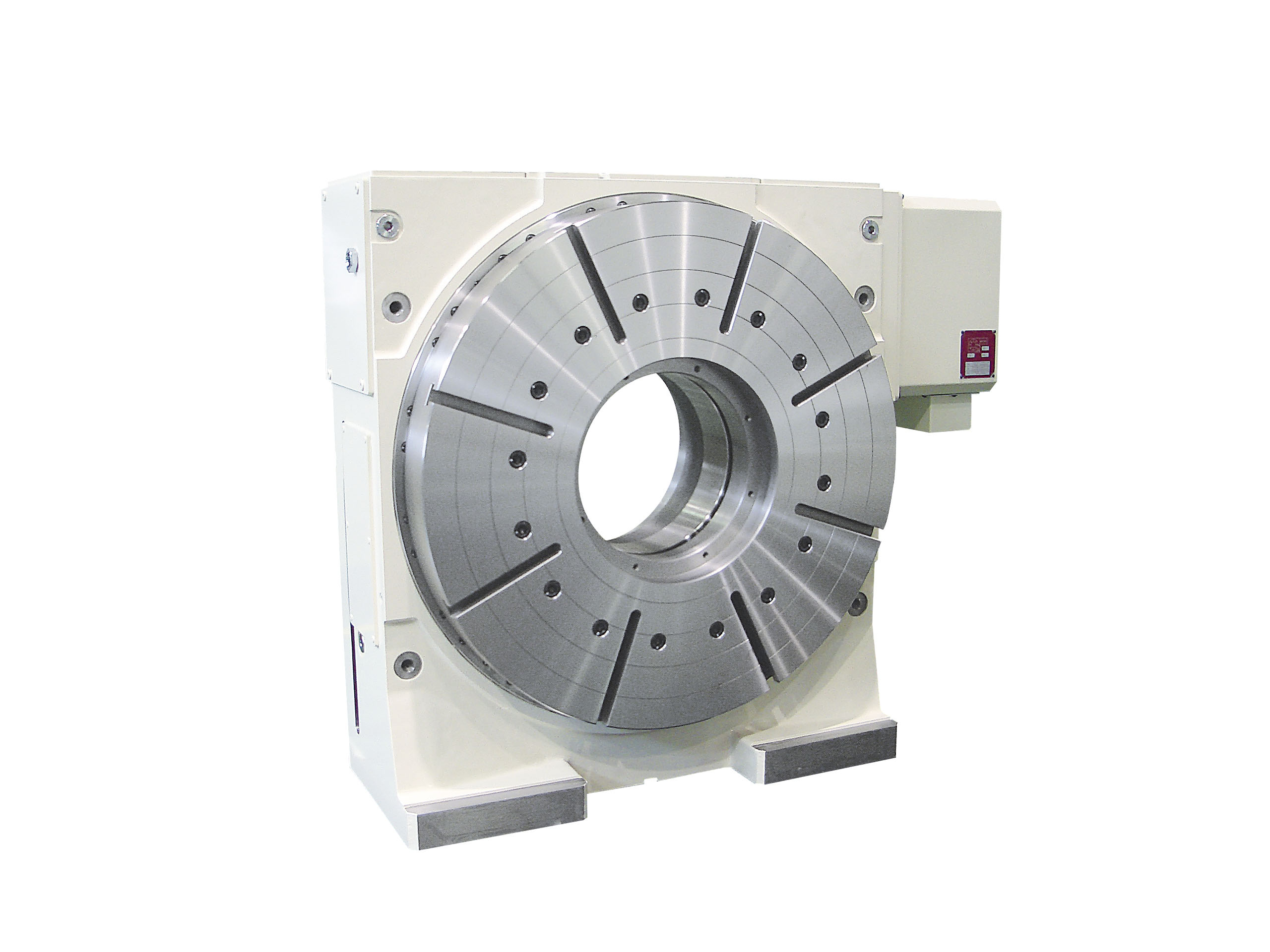

| Spezifikation | RCV-800 | RCV-1000 | RCV-1250 | RCV-1600 |
| Planscheibendurchmesser (mm) | 800 | 1000 | 1250 | 1600 |
| Spitzenhöhe (mm) bei 90° | 530 | 625 | 775 | 950 |
| Drehzahl (U/Min.) Drehachse | 5,5 | 5,5 | 2,7 | 2,7 |
| Klemmkraft (Nm) | 16000 | 20000 | 33000 | 41000 |
| Max. Werkstg. Vert. ohne Stütze (Kg) | 2000 | 35000 | 7000 | 10000 |
| Max. Werkstg. Vert. mit Stütze (Kg | 4000 | 7000 | 14000 | 20000 |
Infos
Technische
Spezifikationen
Spezifikationen
| Spezifikation | RWM-160 | RWM-200 | RWM-250 | RWM-320 |
| Spindeldurchmesser | ∅100h7 | ∅120h7 | ∅140h7 | ∅180h7 |
| *Planscheibendurchmesser (mm) | 160(200) | 200(250) | 250 | 320 |
| Spitzenhöhe (mm) | 135 | 160 | 160 | 210 |
| Drehzahl (U/Min.) Drehachse | 41,6 |
41,6 |
16,6 | 16,6 |
| Klemmkraft (Nm) | 500 | 800 | 1000 | 1500 |
| Max. Werkstg. Vert. ohne Stütze (kg) | 100 | 125 | 125 | 175 |
| Max. Werkstg. Vert. mit Stütze (kg) | 200 | 250 | 250 | 350 |
Info

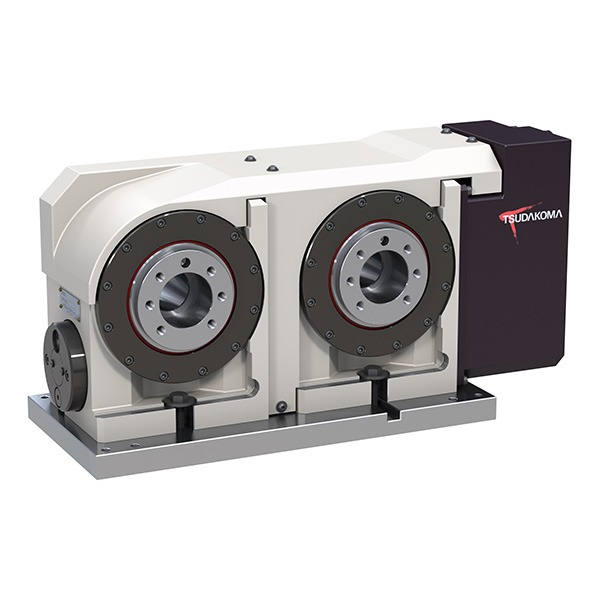

Erhältlich als 2 / 3 / 4 Spindler mit zwei unterschiedlichen Spitzenweiten.
*Planscheibe optional
Prospekt
Produktanfrage
Technische
Spezifikationen
Spezifikationen

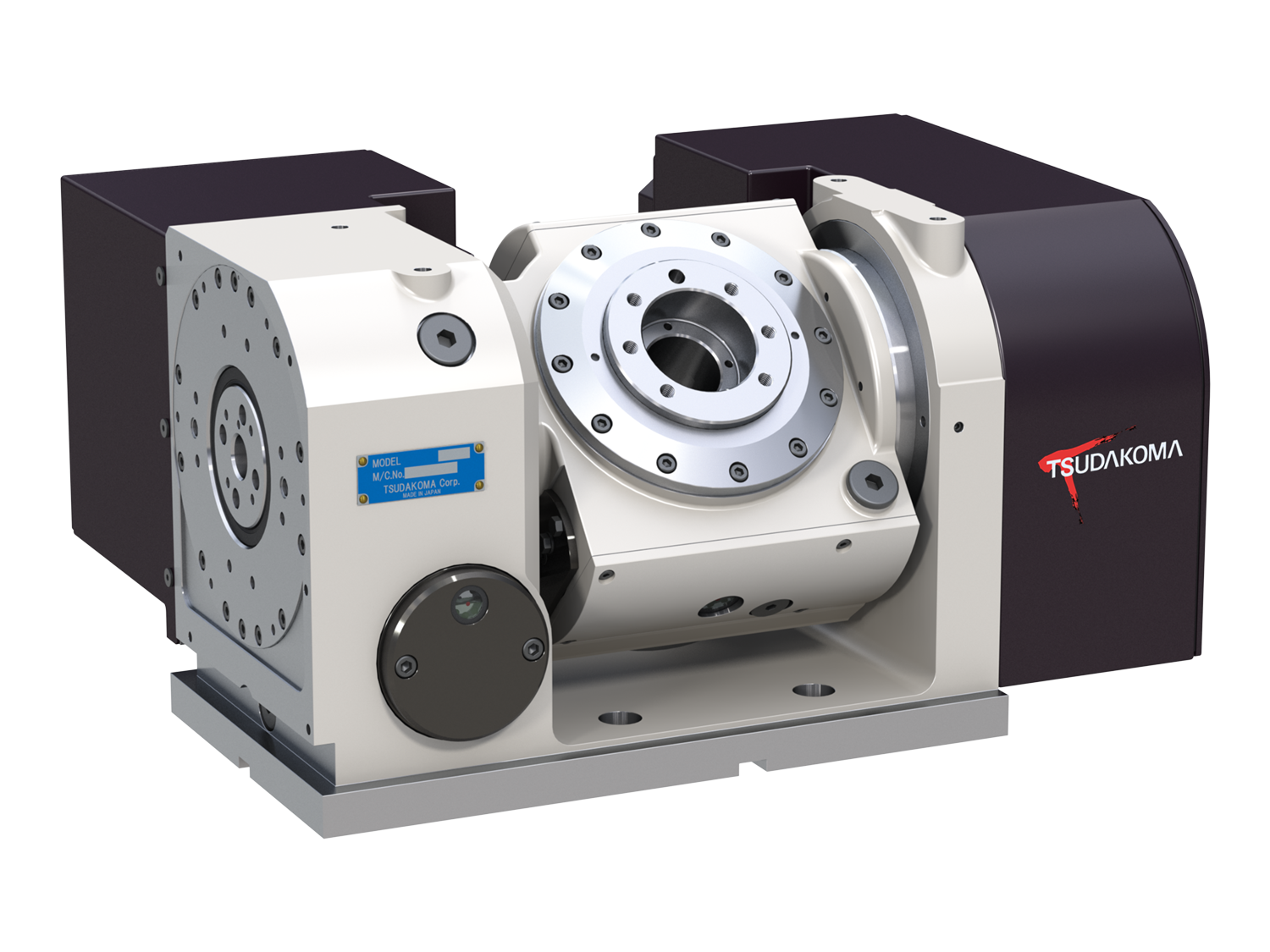

| Spezifikation | TWA-130 | TWA-160 | TWA-200 | TWB-320 | TWB-630 |
| Spindeldurchmesser | ∅90h7 | ∅100h7 | ∅120h7 | ||
| *Planscheibendurchmesser (mm) | 135 | 160(200) | 200(250) | 320 | 630 |
| Spitzenhöhe (mm) bei 90° | 150 | 180 | 210 | 255 | 45 |
| Drehzahl (U/Min.) Drehachse | 41,6 | 27,7 | 44,4 | 22,2 | 16,6 |
| Drehzahl (U/Min.) Schwenkachse | 16,6 | 16,6 | 22,2 | 16,6 | 8,3 |
| Klemmkraft (Nm) Drehachse | 500 | 500 | 800 | 3000 | 7600 |
| Klemmkraft (Nm) Schwenkachse | 500 | 800 | 1000 | 4700 | 13100 |
| Max. Werkstg. Vert. bei 0°(kg) | 35 | 60 | 120 | 350 | 1000 |
| Max. Werkstg. Vert. bei 90° (kg) | 20 | 40 | 70 | 175 | 500 |
Info
*Planscheibe optional
Technische
Spezifikationen
Spezifikationen
| Spezifikation | TWM-130 | TWM-160 | TWM-200 |
| *Planscheibendurchmesser (mm) | 135 | 160(200) | 250 |
| Spitzenhöhe (mm) bei 90° | 160 | 190 | 260 |
| Drehzahl (U/Min.) Drehachse | 50 | 50 | 33,3 |
| Drehzahl (U/Min.) Schwenkachse | 25 | 33,3 | 33,3 |
| Klemmkraft (Nm) Drehachse | 200 | 500 | 1000 |
| Klemmkraft (Nm) Schwenkachse | 500 | 1000 | 3100 |
| Max. Werkstg. Vert. bei 0°(kg) | 35 | 40 | 100 |
| Max. Werkstg. Vert. bei 90° (kg) | 20 | 40 | 70 |
Infos
