ZUBEHÖR

Drehdurchführungen

Dreibackenfutter

________

Zubehör für Rundschalttische:
Optimieren Sie Ihre Rundschalttische mit passendem Zubehör, das Präzision und Flexibilität in der Werkstückpositionierung erhöht. Unser Zubehör sorgt für reibungslose Abläufe und unterstützt Sie bei komplexen Bearbeitungen.

- - Reitstock (manuell pneumatisch und hydraulisch)
  - Gegenlager (geklemmt und ungeklemmt)
  - Drehfutter (manuell, pneumatisch und hydraulisch betätigt)
  - Planscheiben
  - Drehdurchführung
  - Druckwandler
  - Steuerungen und Messsysteme

________

Zubehör für Luftspannfutter:
Für maximale Spannkraft und Sicherheit bieten wir spezielles Zubehör für Luftspannfutter, das hohen Drehzahlen standhält und für eine schnelle und stabile Fixierung Ihrer Werkstücke sorgt. Perfekt abgestimmt für zuverlässige Performance.

________

Zubehör für CNC-Werkzeughalter:
Unsere Zubehörlösungen für CNC-Werkzeughalter garantieren Stabilität und Langlebigkeit, selbst bei anspruchsvollen Anwendungen. Ob Adapter, Spannzangen oder Werkzeugaufnahmen – wir haben die passende Ergänzung für Ihre Anforderungen.

________

Zubehör für VHM-Bohrstangen:
Erweitern Sie die Möglichkeiten Ihrer VHM-Bohrstangen mit langlebigem Zubehör, das auf Präzision und Standfestigkeit ausgelegt ist. Damit gelingt Ihnen selbst die anspruchsvollste Bearbeitung exakt und effizient.

________

Zubehör für rotierende Sichtfenster:
Für klare Sicht und Sicherheit bieten wir Zubehör für rotierende Sichtfenster, das unter harten Bedingungen zuverlässige Leistung liefert. Ideal für Echtzeit-Überwachung und effiziente Prozesskontrolle.

________

Drehdurchführungen

________

Drehdurchführungen dienen zur Versorgung von hydraulisch oder pneumatisch betätigten Spannelementen oder -vorrichtungen

Technische
Spezifikationen

Typ	Anzahl der Anschlüsse	Max. Beaufschlagungsdruck (MPa)
TWM-100	3	0,6 (Luft) 21,0 (Hydraulik)
TWA-130 TBS-130	6	0,6 (Luft) 21,0 (Hydraulik)
RWE-160, RWA-160 RBS-160 RWM-160 TWA-160, TWM-160 TBS-160	6	0,6 (Luft) 21,0 (Hydraulik)
RWE-200, RWA-200 RDS-200 RWM-200 TWA-200	6	0,6 (Luft) 21,0 (Hydraulik)
RWB-250	10	0,6 (Luft) 21,0 (Hydraulik)
RWA-250 RBS-250 RWM-250 TWM-250	6	0,6 (Luft) 21,0 (Hydraulik)
RWA-320 RBS-320 RWM-320	6	0,6 (Luft) 21,0 (Hydraulik)
RWB-320	12	0,6 (Luft) 21,0 (Hydraulik)
TWB-320	8	0,6 (Luft) 21,0 (Hydraulik)
RWB-400	16	0,6 (Luft) 21,0 (Hydraulik)
RWB-500	16	0,6 (Luft) 21,0 (Hydraulik)
RWB-630	16	0,6 (Luft) 21,0 (Hydraulik)
TWB-630	12	0,6 (Luft) 21,0 (Hydraulik)

Optional

Drehführungen für SS, SE und SSB-Gegenlager auf Anfrage lieferbar

Prospekt
Produktanfrage

3-Backen-Handspannfutter

________

Technische
Spezifikationen

TWA-130	Spezifikation
RWE-160, RWA-160 RBS-160 RWM-160 TWA-160, TWM-160	DBF160MCK
RWE-200, RWA-200 RWM-200 TWA-200	DBF200MCK
RWA-250, RWB-250 RBS-250 RWM-250, TWA-250	DBF250MCK
RWB-320 RBS-160 RWM-320 TWB-320	DBF315MCK
RWB-400	DBF400MCK

Prospekt
Produktanfrage

3-Backen-Kraftspannfutter

________

Lieferhinweis

Pneumatische und hydraulische Kraftspannfutter auf Anfrage lieferbar

Produktanfrage

Druckwandler

________

Pneumatische und hydraulische Wandler

Technische
Spezifikationen

Typ	Spezifikation
RWB-250 RWB-250 + SSB1 60 RWB-320 RCB-350 RCB-450 TWB-320	TB-80
RWB-320 + SSB210 RWB-400 + SSB255 RWB-500 RWB-500 + SSB310 RWB-630 RWB-630 + SSB310 RCB-550 TWB-630	TB-100
RCH/RCV-800 RCH/RCV-1000 RCH/RCV-1250	TB-115

Prospekt
Produktanfrage

Gegenlager

________

Technische
Spezifikationen

SS-Serie

Gegenlager ohne Klemmung

SS-135

SS-160

SS-210

Spitzenhöhe (mm)

135

160

Spindelbohrung (mm)

SE-Serie Gegenlager mit Klemmung	SE-135	SE-160	SE-210
Spitzenhöhe (mm)	135	160	210
Spindelbohrung (mm)	42	42	42
Klemmkraft (Nm)	400	400	400

SSB-Serie Gegenlager mit Hydraulischerklemmung	SSB-160	SSB-210	SSB-255	SSB-310
Spitzenhöhe (mm)	135	160	210	310
Spindelbohrung (mm)	80	120	160	160
Klemmkraft (Nm)	2000	4700	8000	8000

Prospekt
Produktanfrage

NC-Steuerung

________

NC-Steuerungen zum Betrieb von Rundtischen auf Bearbeitungszentrum.

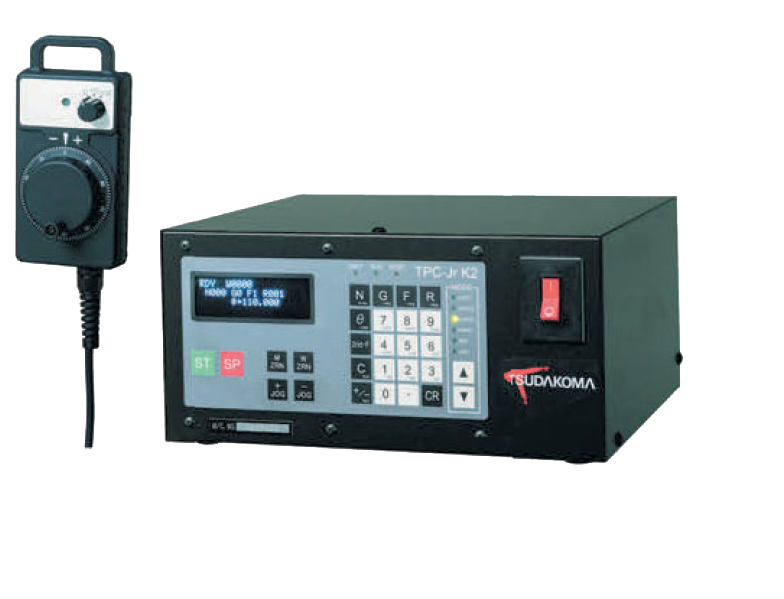

TPC-Jr
K2/K3

Anwendbare Modell

	K2	K3
RN-100	x
RWE/RWA-160	x
RWE/RWA-200		x
RWA-250*		x
RWA-320*		x
TWA-100	x
TWA-130	x
TWA-160	x
TWA-200		x
TWM-100*	x
TWM-160*		x
TBS-130	x
TBS-160	x(R)	x(T)
TDB-200		x(T)

Weitere Größen auf Anfrage

Prospekt
Produktanfrage

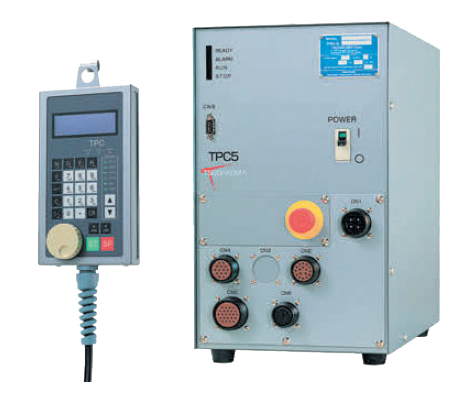

TPC-5
SR6/SR12/SR30

Anwendbare Modell

	SR6	SR12	SR30
RWB-250	x
TWB-320,400,500		x
RWM-160	x
RWM-200/250/320-2	x
RCH/RCV-800		x
RCH,RCV-1000,1250			x
RCV-1600			x
RNC-2001,1501			x
TN-320	x
TN-450			x
TWB-320	x(R)	x(T)
TWB-630	x
TWM-250*	x(R)	x(T)
RBS/RBH-160	x
RBS/RBH-250	x
RBS/RBH-320		x
RBM-160*	x

Prospekt
Produktanfrage

Direkt-Meßsystem

________

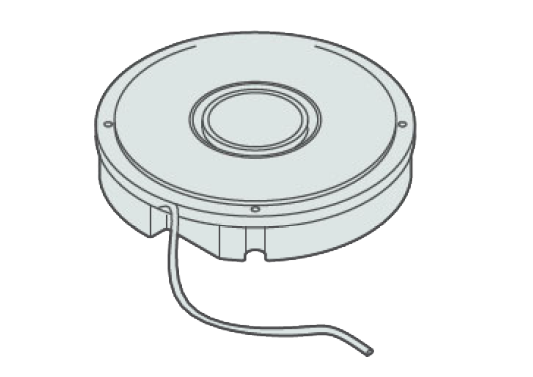

Die Indexiergenauigkeit kann durch das zusätzliche Anbringen eines Drehgebers an der Spindel des Drehtisches verbessert werden.

Direkt-Messystem
Drehgeberr

Anzeigen

	Drehgeber
	Bestellnummer	Genauigkeit der Anzeige
RN-100	RCN23+1, RCN25+1	15 sec
RBS/RBH-160 RWE/RWA/RWH-160,200	RNC23+1 oder RU77-4096A	15 sec
RBS/RBH-250,320 RWA/RWH-250,320	RCN83+1, RCN85+1 oder RS97-1024	10 sec/RNC83+1,RS97-1024 6 sec/RCN85+1
RWB-250 RWB-320 RWB-400,500,630 RNCK-631 RCH800-,1000,1250 RCV-800,1000,1250,1600	RCN83+1, RCN85+1 oder RS97-1024	10 sec/RNC83+1,RS97-1024 6 sec/RCN85+1
TWA-130, 160, 200 TBS-130, 160	RNC23+1 oder RU77-4096A	15 sec
TBS-250	RNC23+1, RCN83+1, RNC85+1 oder RU77-4096A, RS97-1024	15 sec/ RNC23+1, RU77-4096A 10 sec/ RCN83+1, RS97-1024 6 sec/ RNC85+1
TN-320 TN-450	RCN83+1, RNC85+1 RS97-1024	10 sec/ RCN83+1 6 sec/ RNC85+1
TWB-320	RNC23+1, RCN83+1, RNC85+1	15 sec/ RNC23+1 10 sec/ RCN83+1 6 sec/ RNC85+1
TWB-630	RNC23+1, RNC25+1, RCN83+1, RNC85+1	15 sec/ RNC23+1 10 sec/ RNC25+1, RCN83+1 6 sec/ RNC85+1
TWB-1000
TWB-320	RCN83+1, RNC85+1	10 sec/ RCN83+1 6 sec/ RNC85+1

Prospekt
Produktanfrage

Planscheiben

________

Technische
Spezifikationen

Typ	Spezifikation
TBS-130 TWA-130 TWM-100	135
RWE-160 RWA-160 RBS-160 RWM-160 TBS-160 TWA-160 TWM-160	160
RWE-160 RWA-160 RBS-160 RWM-160 TBS-160 TWA-160 TWM-160	200
RWE-200 RWA-200 RBS-200 RWM-200 TWA-200	200
RWA-250 RBS-250 RWM-250 TBS-250 TWM-250	250
RWA-320 RBS-320 RWM-320	320

Prospekt
Produktanfrage

Reitstock

________

Manueller Reitstock mit Morsekegel

Spezifikation	TL-135M	TL-160M	TL-210M	TL-255M	TL-310M	TL-400M	TL-530M
Spitzenhöhe (mm)	135	160	210	255	310	400	230
Morsekegel	MT2	MT3	MT3	MT4	MT4	MT4	Mt4

Pneumatischer Reitstock
mit Morsekegel

Nur lieferbar mit 135mm und 160 Spitzenhöher

Prospekt
Produktanfrage

Hydraulischer Reitstock mit Morsekegel-Klemmung

Spezifikation	TLH-135	TLH-160	THL-210	THL-255
Spitzenhöhe (mm)	135	160	210	310
Morsekegel	MT3	MT4	MT4	160
Hydraulischer Druck (MPA)	1,5 – 6,8	1,5 – 6,8	1,5 – 6,8	1,5 – 6,8
Vorschubkraft (N)	1670	2352	2352	2352
Spannkraft (N)	2450	2450	2450	2450
